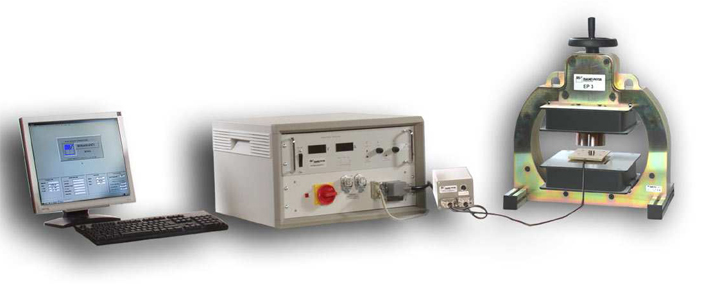

Permagraph® L

Introduction

* 영구자석 히스테리곡선 자동 측정

* 잔류 자기, 보자력, 최대 에너지, 자기장량 측정.

* 자기장 평균값 Surrounding coil과 함께 측정 가능

* 히팅폴과 Temperature Surroundding coil과 함께 200℃ 고온 측정 가능

* 강자성 측정

Measuring Methods

* Ferrite 마그넷 측정 (Pole P)

* Ferrite 세그먼트 마그넷 측정 (세그먼트 Poles)

* 마그넷 Shapes

* AiNiCo, 희토류, Sm-Co, Nd-Fe-B (J-Compensated Surrounding coils)

* 여러 종류 마그넷 200℃ 측정 가능 (JHT Surrounding coils)

Technical Data

          * Power Supply (3상 / 380~415V / 3Kw)

          * 캐비넷 (520 x 500 x 300mm) 구성

          * 온도제어 (히팅폴 PT200) : 380, 415V, 250VA

          * 측정 Control Unit (ST-P-L)

             - AD컨버터 분해능 : 24 bit

             - 2X channel 플럭스 인티그래터

             - PC와 장비 통신 가능

          * 전자석(EP 3)

             - 최대 자기장 강도(92mm 표준 Poles, 2mm air gap) : 1700kA/m (21.5 kOe)

             - load : 3Kw

             - 무게 : 128Kg

          * 전자석(EP 5)

             - 최대 자기장 강도(92mm 표준 Poles, 2mm air gap) : 2200kA/m (27.5kOe)

             - 최대 자기장 강도(65mm FeCo Poles, 2mm air gap) : 2500kA/m (32kOe)

             - load : 3kw

             - 무게 : 220kg

Hardware & Software

           * 하드웨어 (ST-P-L)

             - 컨트롤 보드 & PC & 2채널 플럭스 인티그래터 & Power Supply

             - 상호 통신 구성

           * 소프트웨어 (PERMA)

             - 측정한 결과 값 디스플레이

             - 자동 계산, 분석, 저장, data 프린터 출력

             - 그래프 그림 파일 저장 가능

             - 측정한 결과 Excel 파일 변환 가능

             - 착자, 탈자 곡선 (J H B값 디스플레이)

             - 5개 곡선 그래프 동시 디스플레이 가능

             - 언어 (영어, 독일어, 프랑스어, 스페인어, 러시아어)

             - 윈도우 2000 / XP / Vista

Evaluation

          * 잔류자기 : (B_r 또는 J_r)

          * 보자력  : (J Curve H_cj)

* 보자력 : (B Curve H_cB)

* 최대에너지 : (BH)_max

* 최대 자기장 강도

* H_k : (B = 0.9 * B_r)

* H_x : (B = X * B_r)

규격

          * IEC 60404-5

          * ASTM A977

          * DIN EN 10332

          * DIN 50470

          * IEC 61807TR

          * etc
