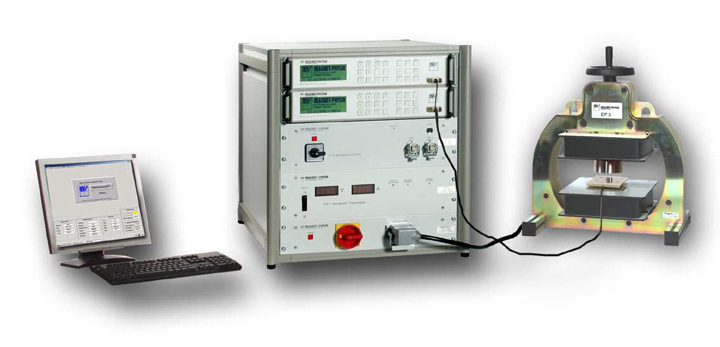

Permagraph® C 300

Introduction

* 영구자석 히스테리곡선 자동 측정

* 잔류 자기, 보자력, 최대 에너지, 자기장량 측정.

* 자기장 평균값 Surrounding coil과 함께 측정 가능

* 히팅폴과 Temperature Surroundding coil과 함께 200℃ 고온 측정 가능

* 강자성 측정

Measuring Methods

* Ferrite 마그넷 측정 (Pole P)

* Ferrite 세그먼트 마그넷 측정 (세그먼트 Poles)

* 마그넷 Shapes

* AiNiCo, 희토류, Sm-Co, Nd-Fe-B (J-Compensated Surrounding coils)

* 여러 종류 마그넷 200℃ 측정 가능 (JHT Surrounding coils)

Technical Data

* Power Supply (3상 / 380~415V / 3Kw)

* 520 x 600 x 800mm 캐비넷 구성

* 플럭스메타 EF5 X2

* 온도 제어 (히팅폴 PT200) : 380,415V / 250VA

* Control bord (ST-P/R2)

   - PC와 장비 통신 가능

* 전자석 (EP 3)

   - 최대 자기장 강도 (92mm 표준 Poles, 2mm air gap) : 1700kA/m (21.5kOe)

   - load : 3Kw

   - 무게 : 128Kg

* 전자석(EP 5)

   - 최대 자기장 강도 (92mm 표준 Poles, 2mm air gap) : 2200kA/m (27.5kOe)

   - 최대 자기장 강도 (65mm FeCo Poles,2mm air gap)  : 2500kA/m (32kOe)

   - load : 3kW

   - 무게 : 220kg

Hardware & Software

* 하드웨어 (ST-P/R-2)

   - 컨트롤보드& PC &2 X플럭스메타 EP5 & Power Supply

   - 상호 통신구성

* 소프트웨어 (PERMA)

   - 측정한 결과값 디스플레이

   - 자동계산, 분석, 저장, data 프린터 출력

   - 그래프 그림 파일 저장 가능

   - 측정한 결과 Excel 파일 변환 가능

   - 착자, 탈자 곡선 (J H B값 디스플레이)

   - 5개 곡선 그래프 동시 디스플레이 가능

   - 언어 (영어, 독일어, 프랑스어, 스페인어, 러시아어)

   - 윈도우 2000 / XP / Vista

Evaluation

          * 잔류자기 : (B_r 또는 J_r)

          * 보자력  : (J Curve H_cj)

* 보자력 : (B Curve H_cB)

* 최대에너지 : (BH)_max

* 최대 자기장 강도

* H_k : (B = 0.9 * B_r)

* H_x : (B = X * B_r)

규격

* IEC 60404-5

* ASTM A977

* DIN IEC 60404-5

* DIN 50470
